Bauwesen 4.0 & BIM: Connected Construction, CDE und Bau-ERP

Kaum ein anderer Wirtschaftszweig leidet unter einer so starken Fragmentierung der Wertschöpfungskette wie die Bau- und Immobilienbranche. Während in der stationären Fertigungsindustrie seit Jahrzehnten integrierte CAD/CAM-Prozesse und taktsynchrone Lieferketten den Ton angeben, gleicht jedes Großbauprojekt einem temporären Konsortium aus Dutzenden unabhängigen Architekturbüros, Tragwerksplanern, TGA-Ingenieuren, Generalunternehmern und wechselnden Nachunternehmern.

Wo Baupläne noch als zweidimensionale PDF-Anhänge per E-Mail verschickt, Mengen händisch mit dem Dreikantmaßstab aus Zeichnungen abgegriffen und Baumängel auf Klemmbrettern notiert werden, sind massive Kosten- und Terminüberschreitungen vorprogrammiert. Studien der Bauwirtschaft belegen regelmäßig, dass zwischen zehn und fünfzehn Prozent der gesamten Baukosten allein durch veraltete Planstände auf der Baustelle, ungeklärte Kollisionen der technischen Gebäudeausrüstung (TGA) und strittige Nachträge verloren gehen.

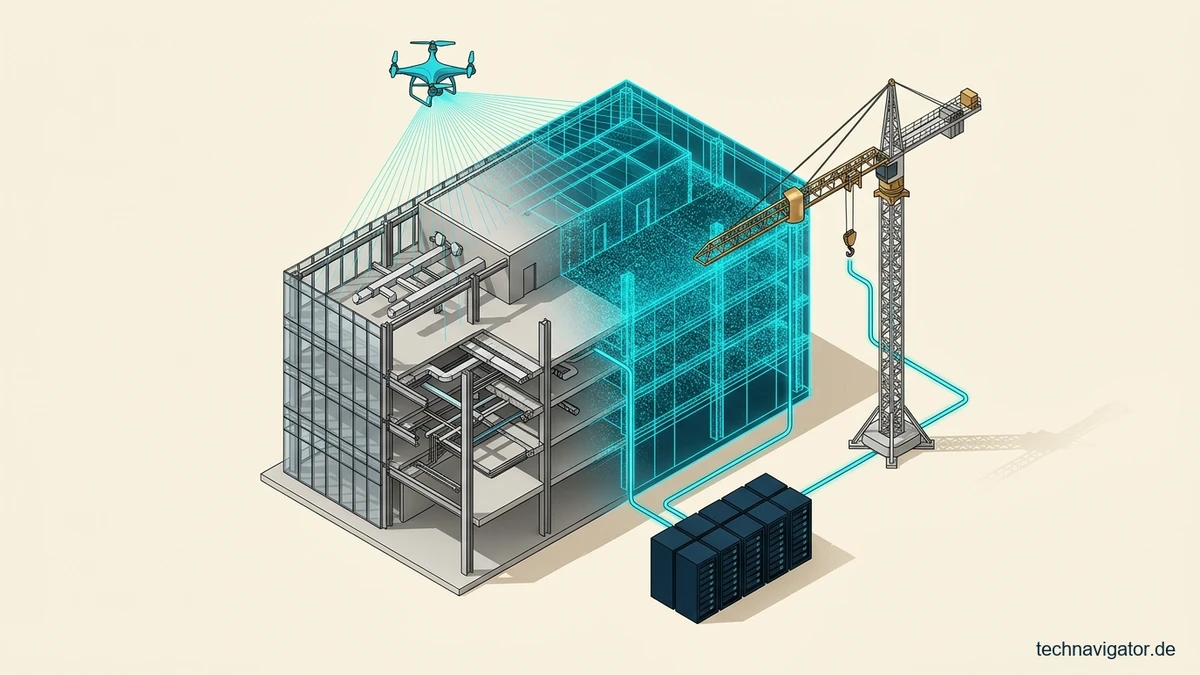

Die Antwort auf diese strukturelle Produktivitätslücke ist die architektonische Verschmelzung von Building Information Modeling (BIM), einer normierten Common Data Environment (CDE) und mobiler Echtzeit-Baustellensteuerung zu einer durchgängigen Connected-Construction-Plattform.

Open-BIM-Architektur nach DIN EN ISO 19650: Vom 2D-Bauplan zum 5D-Modell

In vielen Bauunternehmen wird BIM noch immer fälschlicherweise mit dem bloßen Kauf einer 3D-CAD-Software gleichgesetzt. Technisch betrachtet ist Building Information Modeling jedoch vor allem eine strukturierte Datenbank- und Prozessmethode: Jedes Bauelement (sei es eine Stahlbetonstütze, ein Brandschutzklappen-Kanal oder ein Fensterlement) existiert im digitalen Modell als datenbankgestütztes Objekt mit eindeutiger GUID, geometrischen Maßen, Materialgüte, Wärmedurchgangskoeffizient, Kostenstelle und Montagezeitpunkt.

Damit zehn verschiedene Planungsbüros mit unterschiedlicher Software (wie Autodesk Revit, Graphisoft Archicad, Allplan oder Tekla Structures) verlustfrei am selben Bauwerk arbeiten können, setzt eine souveräne Enterprise-IT auf vier offene Säulen:

• Offene Fachmodelle per IFC 4.3: Statt sich in das proprietäre Dateiformat eines einzelnen US-Softwaremonopolisten zu begeben, exportieren alle Gewerke ihre Teilmodelle in das ISO-zertifizierte Open-BIM-Format IFC (Industry Foundation Classes) zur automatisierten Kollisionsprüfung (Clash Detection).
• Mängel-Koordination über BCF: Entdeckt der Koordinationsingenieur eine Kollision zwischen Lüftungskanal und Stahlträger, wird kein ungenauer Screenshot per E-Mail versendet, sondern ein BCF-Ticket (BIM Collaboration Format) erzeugt, das den Kamerawinkel und die betroffenen Bauteil-IDs direkt in das CAD-System des Fachplaners überträgt.
• 5D-BIM für Zeit und Kosten: Die Kopplung der 3D-Bauteile mit dem Bauzeitenplan (4D-Terminsteuerung) und den Leistungspositionen (5D-Kalkulation) ermöglicht eine präzise Baufortschrittssimulation sowie tagesaktuelle Soll-Ist-Kostenvergleiche.
• CDE-Workflow nach ISO 19650: Innerhalb der Common Data Environment (CDE) durchläuft jeder Plan und jedes Teilmodell vier klar getrennte Container-Zustände: „In Bearbeitung“ (Work in Progress), „Geteilt zur Koordination“ (Shared), „Freigegeben zur Bauausführung“ (Published) und „Revisionssicher archiviert“ (Archived).

Wie digitale Gebäudemodelle nach der Fertigstellung nahtlos in den industriellen Anlagenbetrieb übergehen, erläutert unser Leitartikel zu Digital Twins und der Asset Administration Shell (AAS).

Ergänzende Architektur-Analysen und technische Entscheidungsmatrizen für Ihre IT-Planung finden Sie in unseren weiterführenden Leitartikeln zu Industrial IoT im Enterprise-Einsatz.

Connected Construction auf der Baustelle: AVA, Bau-ERP, Telematik und Laserscanning

Das beste 5D-BIM-Modell im Planungsbüro verpufft wirkungslos, wenn an der Baugrube ein technologischer Bruch stattfindet. Erst die digitale Anbindung der Baustelle (Field Management) schließt den Regelkreis zwischen Planung, Ausführung und kaufmännischer Abrechnung.

Moderne Generalunternehmer und mittelständische Baugruppen integrieren hierfür vier operative Technologieebenen:

• Datenfluss von GAEB-AVA ins Bau-ERP: Ausschreibung, Vergabe und Abrechnung (AVA) tauschen Leistungsverzeichnisse (GAEB DA XML), Bieterangebote und elektronische Aufmaße (REB 23.003 / XRechnung) ohne manuelle Excel-Übertragungen direkt mit dem kaufmännischen Bau-ERP (wie RIB iTWO, BRZ, Nemetschek Nevaris oder SAP S/4HANA) aus.
• Offline-fähige Baustellen-Tablets: Bauleiter und Poliere greifen im Untergeschoss oder im Tunnel über robuste Tablets offline auf freigegebene 2D-Planausschnitte und das 3D-IFC-Modell zu, erfassen Baumängel per Foto samt Grundriss-Pin und führen rechtssichere digitale Bautagebücher.
• 3D-Maschinensteuerung und IoT-Ortung: Bagger, Planierraupen und Fertiger empfangen das digitale Geländemodell direkt auf das Kabinendisplay und steuern Hydraulikschaufeln per RTK-Korrektursignal millimetergenau. Gleichzeitig verhindern Bluetooth-Beacons und GPS-Tracker auf Baugeräten Schwund und Diebstahl.
• Soll-Ist-Abgleich per LiDAR-Scan: Regelmäßige Begehungen mit mobilen Laserscannern und Drohnen erzeugen präzise 3D-Punktwolken des Rohbaus, die automatisch über das BIM-Modell gelegt werden, um Maßabweichungen bei Durchbrüchen oder Schalungen sofort zu erkennen.

„Auf der Baustelle kostet ein Fehler mit dem Presslufthammer das Hundertfache eines Fehlers, der sechs Wochen zuvor per Mausklick in der digitalen Kollisionsprüfung entdeckt wurde.“

Wie Sie große Punktwolken, CAD-Archive und Baupläne ohne explodierende Cloud-Gebühren im eigenen Haus speichern, zeigt unser Vergleich MinIO vs. AWS S3 Object Storage.

System-Matrix: Traditionelle 2D-Planwirtschaft versus Open-BIM & CDE-Plattform

Die folgende Entscheidungsmatrix vergleicht die klassische dokumentenzentrierte Projektabwicklung mit einer integrierten 5D-Open-BIM- und CDE-Architektur:

Wie das fertige digitale Gebäudemodell anschließend in der Bewirtschaftung weiterlebt, zeigt unser Leitartikel zu PropTech, CAFM und digitaler Wohnungswirtschaft.

Wirtschaftliche TCO^*– & ROI-Analyse: Mittelständisches Bauunternehmen (60 Mio. € Bauleistung/Jahr) über 36 Monate

Für ein mittelständisches Generalunternehmer- oder Bauunternehmen mit 250 Mitarbeitenden und einem jährlichen Bauvolumen von 60 Millionen Euro (180 Mio. Euro über 36 Monate) stellt die folgende Rechnung die Kosten einer integrierten BIM-, CDE- und Baustellen-Plattform den messbaren Einsparungen bei Nacharbeit und Bauleitung gegenüber:

Schon eine Reduzierung der fehlerbedingten Nacharbeitskosten um nur ein einziges Prozent des Projektvolumens finanziert die gesamte IT- und BIM-Infrastruktur eines Bauunternehmens mehrfach.

Der 4-Phasen-Rollout für BIM, CDE und digitale Baustellenprozesse

Um Überforderung auf den Baustellen zu vermeiden, führen erfolgreiche Bauunternehmen die Digitalisierung in vier praxisnahen Stufen ein:

Phase 1 (Monat 1 bis 2): Mobiles Mängelmanagement, Bautagebuch und CDE-Planverteilung

Sofortiger Stopp von E-Mail-Plananhängen und WhatsApp-Mängellisten. Einführung einer zentralen Common Data Environment (CDE) mit automatischer Plannummern-Prüfung sowie Ausstattung aller Bauleiter und Poliere mit offline-fähigen Baustellen-Tablets.

Phase 2 (Monat 3 bis 5): Standardisierung von Auftraggeber-Informationsanforderungen (AIA) und BAP

Definition verbindlicher BIM-Abwicklungspläne (BAP) für externe Planungsbüros. Festlegung offener Übergabeformate (IFC 4.3, BCF 3.0 und GAEB DA XML 3.3) sowie Aufbau eines automatisierten Model-Checking-Workflows zur Kollisionsprüfung vor Ausführungsbeginn.

Phase 3 (Monat 6 bis 9): Integration von 5D-AVA, Kalkulation und kaufmännischem Bau-ERP

Verknüpfung der Bauteilmengen aus dem 3D-Modell mit dem AVA- und Kalkulationssystem. Einrichtung digitaler Lieferanten- und Nachunternehmerportale für elektronische Aufmaße und XRechnungs-Prüfworkflows.

Phase 4 (Ab Monat 10): 3D-Maschinensteuerung, Geräte-IoT und As-Built-Laserscanning

Anbindung der Baumaschinenflotte an digitale Geländemodelle, Einführung von IoT-Asset-Tracking für Schalungen und Großgeräte sowie Übergabe strukturierter As-Built-Modelle an das spätere Facility Management.

Fünf Kontrollfragen für Geschäftsführer und Technische Leiter im Bauwesen

1. Wie stellen Sie heute sicher, dass auf der Baustelle kein veralteter Plan liegt?

Kann jeder Polier und jeder Nachunternehmer per QR-Code-Scan mit dem Smartphone innerhalb von zwei Sekunden prüfen, ob der Papierplan auf dem Tisch noch dem aktuellen Freigabestand im CDE-Server entspricht?

2. Werden TGA- und Tragwerkspläne vor Baubeginn automatisiert auf Kollisionen geprüft?

Führen Sie für jedes Projekt ein kombiniertes 3D-Koordinationsmodell im offenen IFC-Format zusammen, um Durchbruchs- und Leitungsfehler am Bildschirm statt auf der Baustelle zu lösen?

3. Wie viele Stunden pro Woche tippen Ihre Bauleiter Mängel und Bautagebücher im Büro ab?

Werden Mängel, Behinderungsanzeigen und Wetterdaten direkt beim Rundgang auf dem Tablet samt Grundriss-Verortung erfasst und automatisch an den zuständigen Nachunternehmer zugestellt?

4. Sind Ihre Leistungsverzeichnisse und Aufmaße medienbruchfrei mit dem Bau-ERP verbunden?

Nutzen Sie durchgängig den aktuellen Standard GAEB DA XML und elektronische Mengenberechnungen (REB), um Übertragungsfehler zwischen Kalkulation, Einkauf und Rechnungsprüfung auszuschließen?

5. Wem gehören die Projektdaten nach Abschluss des Bauvorhabens?

Liegt die zentrale Projektdatenbank (CDE) unter Ihrer eigenen vertraglichen und technischen Kontrolle, sodass Sie auch bei Rechtsstreitigkeiten oder Gewährleistungsfällen nach zehn Jahren vollen Zugriff auf die gesamte Planungs- und Freigabehistorie haben?

Strategisches Fazit: Vom Papier-Chaos zur industriellen Bau-Plattform

Die Digitalisierung des Bauwesens scheitert nicht an fehlender Software, sondern am Festhalten an isolierten Dateisilos und papiergebundenen Baustellenroutinen. Wer Planung, Kalkulation und Baustelle über offene Standards wie IFC, BCF und GAEB auf einer gemeinsamen Datenplattform vereint, verwandelt den unberechenbaren Einzelprojektbetrieb in einen hochprofitablen, reproduzierbaren Wertschöpfungsprozess.
